20 M² Solarthermie Set

Das 20,2 m² Solarthermie-Paket

In diesem Paket haben Sie alles komplett zusammen. Über unseren Konfigurator wählen Sie noch die Befestigungsart und wenn nötig die Verrohrung. Gerne können Sie auch das Solarwellrohr mit dem Fühlerkabel zur Verbindung zwischen Kollektor und Solarstation mitbestellen.

• Je 30 Röhren pro Kollektor bekommen Sie hier geliefert
• Die Jahresleistung für dieses Kollektorfeld beträgt ca. 6.728 kWh*
• Unsere Empfehlung ist ein Speichervolumen von mindestens 1150 Liter

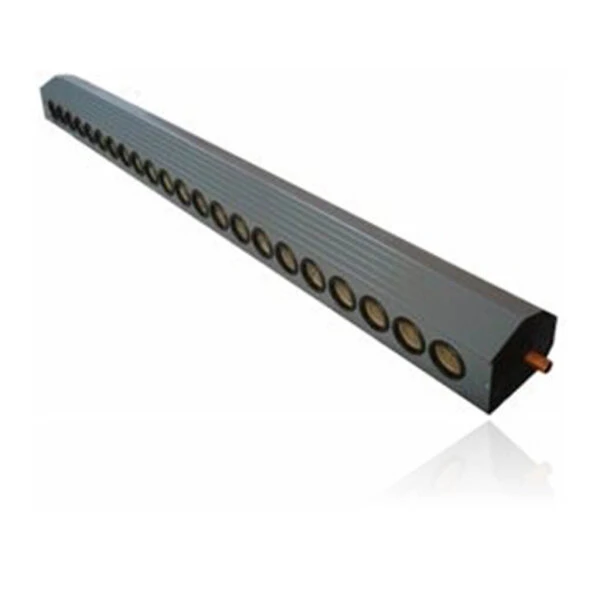

Die Westech Vakuumkollektoren der Serie WT-B58 sind ausgerüstet mit der Heat Pipe Technologie. In Verbindung mit unserer Temperaturdifferenzsteuerung, die automatisch die Drehzahl der Pumpe über ein PWM Signal an die aktuellen Begebenheiten anpasst, wird eine maximale Nutzbarkeit und ein hoher Ertrag erreicht.

*Herstellerangabe WESTECH lt. gemäß EN12975 und der Fraunhofer ISE, DIN CERTCO, Standort Würzburg 50°C, Seite 2

Ab einer Kollektorfläche von 20 m² gilt es als Fördervoraussetzung eine Wärmemengenzählung im Kollektorkreis zu installieren. Daher bekommen Sie zur Regelung passend ein Durchflusssensor mitgeliefert. Über diesen Sensor wertet der Differenzregler die produzierte Wärmemenge aus, indem die Differenztemperatur zwischen Vor- und Rücklauf und der Menge, welche im Kollektorkreis durchgeflossen ist, ermittelt wird. Der Regler zeigt Ihnen die gewonnene Energie in Kilowattstunden an.

Der Pufferspeicher gehört dazu

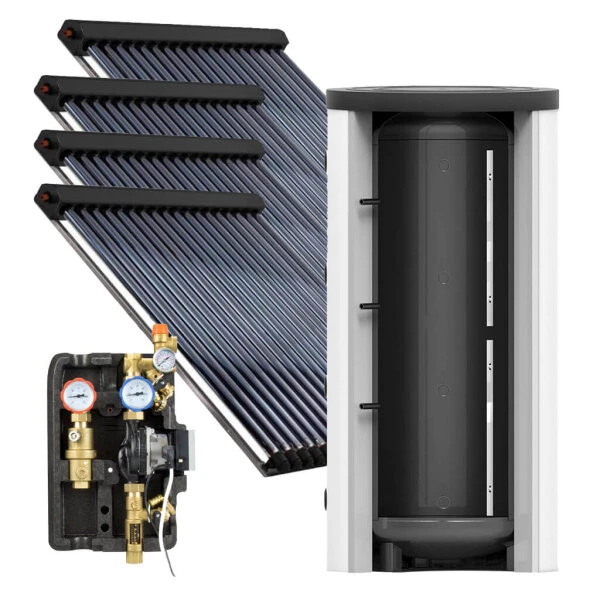

Solaranlagen ohne Pufferspeicher können nicht funktionieren. Die erzeugte Energie können Sie nicht auf einmal verbrauchen, darum speichern Sie die überschüssige Energie in einem Pufferspeicher zwischen. In unserem Angebot können Sie einen 1.150 Liter Pufferspeicher wählen, welcher automatisch einen Solarwärmetauscher integriert hat. Wollen Sie dann noch Ihre Warmwasserbereitung über den Pufferspeicher realisieren, dann wählen Sie bitte den Hygienespeicher aus.

Installationsmöglichkeiten

Da die vier Kollektoren in der Breite sehr viel Dachfläche nutzen (Breite pro Kollektor 2,56 Meter), können Sie diese auch übereinandersetzen. Dazu wählen Sie bitte zusätzlich in der Konfiguration unseren Handwerkerbausatz aus. Mit diesem Bausatz bekommen Sie genügend Rohrmaterial und Verschraubungen dazu, um Kollektoren untereinander zu verbinden.

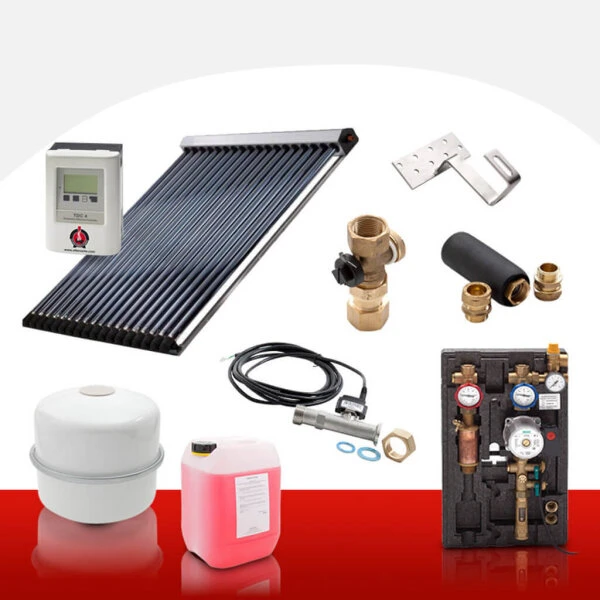

Dieses Paket beinhaltet:

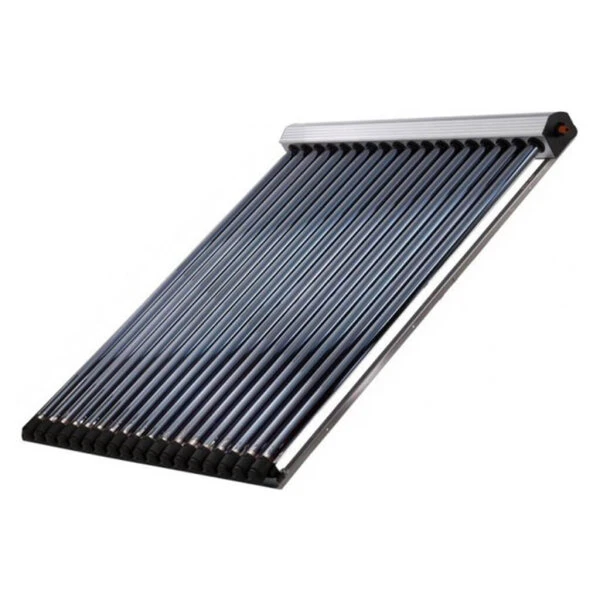

• 4 x Westech-Solar WT-B58-30 Vakuumröhrenkollektor mit 30 Röhren
• Temperaturdifferenzsteuerung LTDC mit 2 PT1000 Messfühler (ein Fühler hochtemperaturfest für den Kollektor)
• Passender Durchflussensor für die Wärmemengenzählung
• 2 x Klemmringverschraubung 22 mm – 3/4″
• 3 x Kollektorverbinder 3/4″
• Zweistrang Solarstation Orkli mit Hocheffizienzpumpe Klasse A (inkl. Entlüfter & Überdruckventil)
• Solarflüssigkeit 20 kg – Anwendungsfertig
• Ausdehnungsgefäß 50 l
• Kappenventil 3/4″
• Tauchhülse ½ » 6,5 mm innen, 200 mm lang
